Cette différence d’épaisseur entre les deux tubes nécessitait la réalisation d’un délardage afin d’obtenir une jonction conforme et préparer les opérations de soudage dans les meilleures conditions.

Le profil d’usinage pour réaliser le délardage demandé devait respecter les caractéristiques suivantes :

• une partie cylindrique droite de 30 mm ;
• une pente de raccordement d’environ 14° ;
• un rayon de raccordement supérieur ou égal à 3 mm entre la partie cylindrique et la pente.

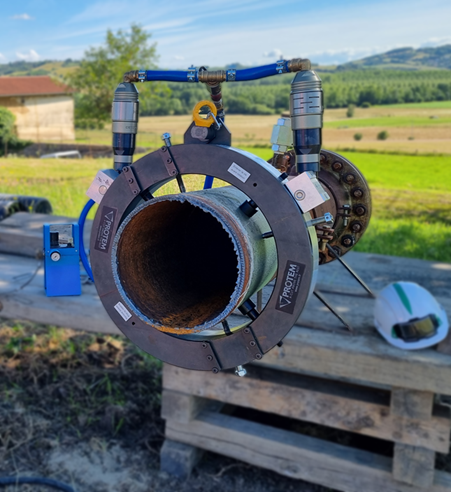

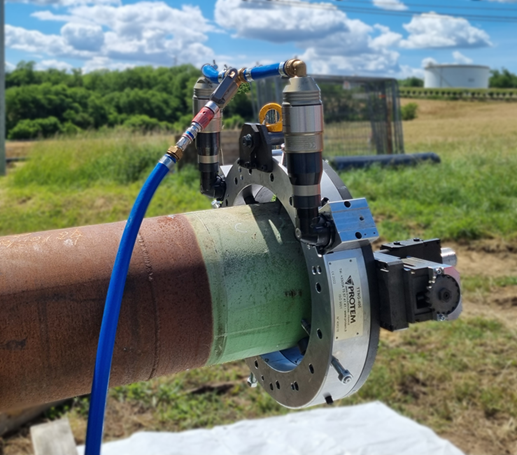

Afin de valider la faisabilité de cette opération, les équipes PROTEM ont réalisé une démonstration directement sur site à l’aide d’une machine orbitale de coupe et chanfreinage TTNG 406 pneumatique.
La machine a été configurée avec :

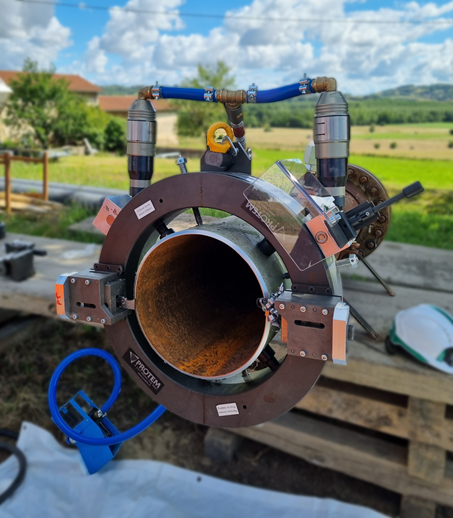

• Un outil pelle et un outil à chanfreiner à 30° pour réaliser la coupe et le chanfrein simultanément,

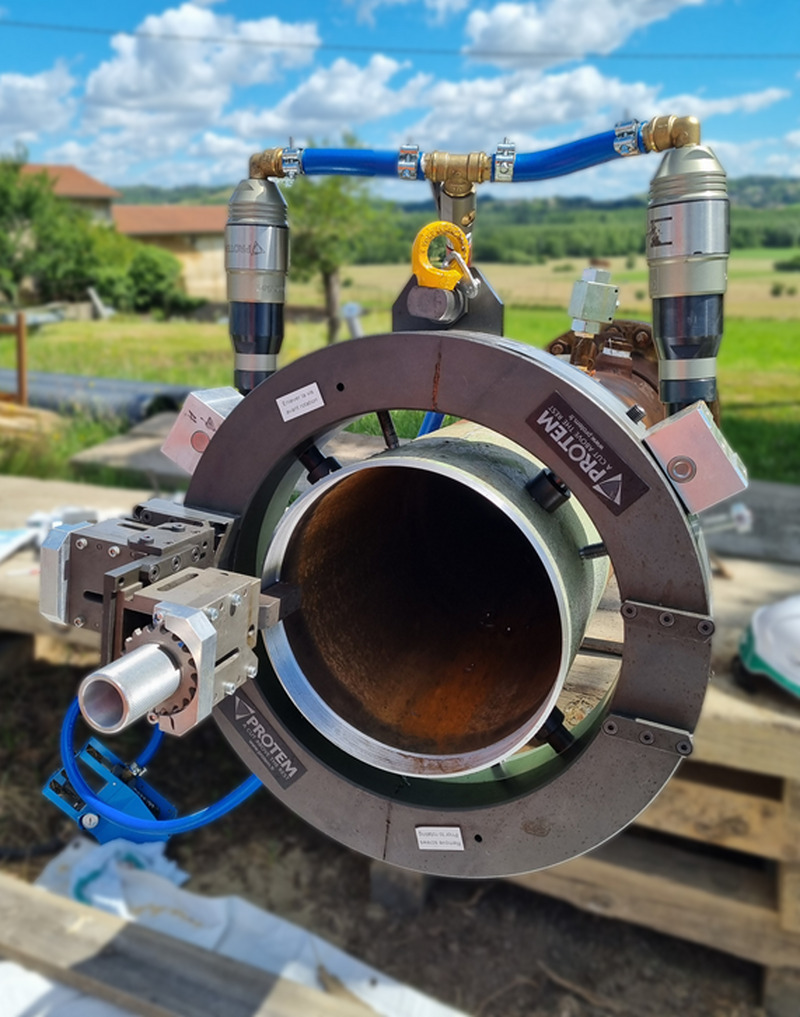

• Puis un module de délardage avec porte plaquette course 50mm pour réaliser le délardage.

Les essais réalisés ont permis de valider la capacité de la solution à réaliser le délardage requis directement sur site.
La démonstration a ainsi confirmé l’aptitude de la TTNG 406 à répondre aux contraintes de raccordement entre des tubes d’épaisseurs différentes tout en garantissant une préparation optimale des joints avant soudage.
